Un tube inox de grand diamètre et de grande longueur accumule les contraintes résiduelles à chaque étape de sa fabrication et de sa mise en œuvre. Ovalisation au stockage, flèche sous poids propre, gauchissement après soudure : ces déformations ne relèvent pas de la fatalité. Elles se maîtrisent par des choix de dimensionnement, de procédé et de montage que nous détaillons ici pour les tubes en nuance 304 et 316, les plus courants en structure et en tuyauterie industrielle.
Rapport diamètre/épaisseur : le paramètre qui conditionne la tenue du tube inox
La rigidité d’un tube inox de grande longueur dépend avant tout du ratio entre son diamètre extérieur et son épaisseur de paroi. Plus ce rapport est élevé, plus le tube se comporte comme une coque mince, sensible à l’ovalisation sous son propre poids et à l’aplatissement au cintrage.
A lire en complément : Numéro D-U-N-S : que faire en cas de doublon ou d'erreur sur votre fiche ?
Pour les applications structurelles courantes, une épaisseur de paroi minimale de 1,2 mm est aujourd’hui le standard retenu par les fournisseurs afin d’éviter la déformation en traction ou en flexion répétée sur des pièces tubulaires longues. En dessous de ce seuil, la moindre sollicitation mécanique ou thermique provoque des déformations permanentes.
Nous recommandons de raisonner en moment d’inertie plutôt qu’en épaisseur seule. À diamètre égal, passer d’une épaisseur de paroi standard à l’épaisseur supérieure dans la gamme du fabricant augmente le moment d’inertie de façon plus que proportionnelle, ce qui réduit la flèche sur toute la portée libre.
A lire également : Les leçons à tirer du mode fonctionnement de Kreapixel
Cintrage de tube inox grande longueur : limiter l’aplatissement et le plissement
Le cintrage concentre les risques de déformation sur les tubes longs et de grand diamètre. Trois défauts apparaissent de façon récurrente : aplatissement de la section, plissement en intrados et marquage superficiel. Tous sont directement corrélés au rapport diamètre/épaisseur et au rayon de cintrage choisi.
Choix du rayon et du support interne
Un rayon de cintrage trop serré par rapport au diamètre du tube provoque un écrasement de la section ovale. Pour les grandes longueurs en inox 304, il est recommandé de choisir un rayon plus grand que le minimum théorique, ou d’augmenter l’épaisseur du tube, ou encore d’utiliser un remplissage interne (mandrin rigide ou flexible) pour maintenir la circularité sur toute la zone cintrée.
Le mandrin à olives reste la solution la plus fiable pour les tubes de diamètre supérieur à la centaine de millimètres. Sans mandrin, la paroi interne du tube se déforme librement et le plissement en intrados devient quasi systématique au-delà d’un certain angle.
Séquence de cintrage sur pièce longue
Sur un tube de plusieurs mètres, la déformation ne se limite pas à la zone cintrée. Le bras de levier amplifie la torsion résiduelle en amont et en aval du cintre. Nous observons de meilleurs résultats en procédant par passes progressives (cintrages partiels successifs) plutôt qu’en un seul passage, ce qui répartit les contraintes et limite le retour élastique global.
Soudage et apport thermique : le levier principal contre le gauchissement
Le soudage reste la première cause de déformation sur les tubes inox de grande longueur, en particulier sur les parois minces. La dilatation locale puis la contraction au refroidissement créent des contraintes résiduelles qui gauchissent la pièce.
Les recommandations industrielles récentes convergent vers un principe unique : réduire l’apport thermique au strict nécessaire. Cela passe par plusieurs leviers complémentaires :
- Le réglage fin de l’intensité et de la vitesse d’avance, en maintenant un ratio énergie/longueur de cordon aussi bas que possible sans compromettre la pénétration
- L’utilisation de procédés pulsés (TIG pulsé, MIG/MAG pulsé) qui diminuent la zone affectée thermiquement par rapport aux modes continus classiques
- La séquence de cordons en alternance (soudage par sauts, cordons symétriques opposés) pour équilibrer les retraits de part et d’autre de l’axe du tube
- Le pointage rigoureux avant soudage continu, avec un nombre de points suffisant pour bloquer la géométrie du tube sur toute sa longueur
Sur un tube de grand diamètre soudé longitudinalement, un cordon unique continu génère plus de flèche que deux demi-cordons symétriques. Cette règle simple est trop souvent ignorée en atelier.

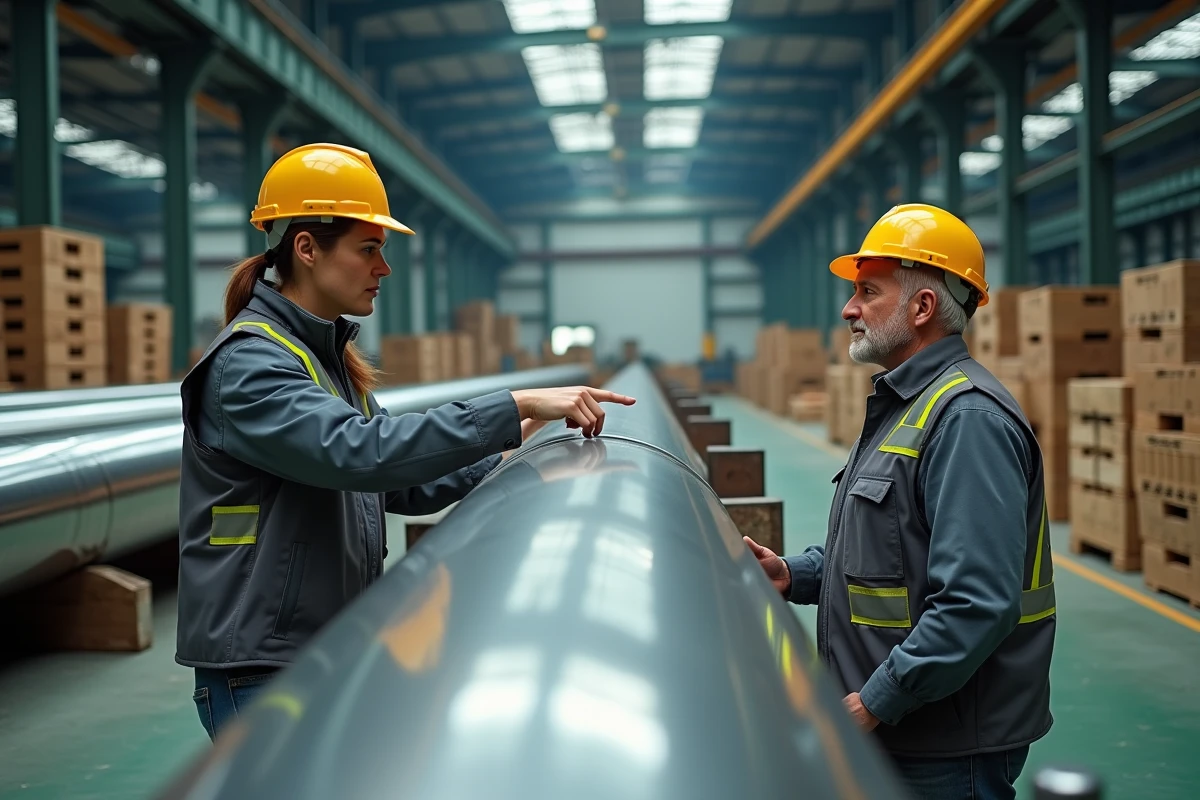

Stockage et manutention des tubes inox de grande longueur
La déformation d’un tube inox ne commence pas toujours sur le poste de travail. Le stockage horizontal sans appuis intermédiaires suffit à provoquer une flèche permanente sur un tube long à paroi mince, surtout en nuance austénitique dont la limite d’élasticité est plus basse que celle d’un acier carbone équivalent.

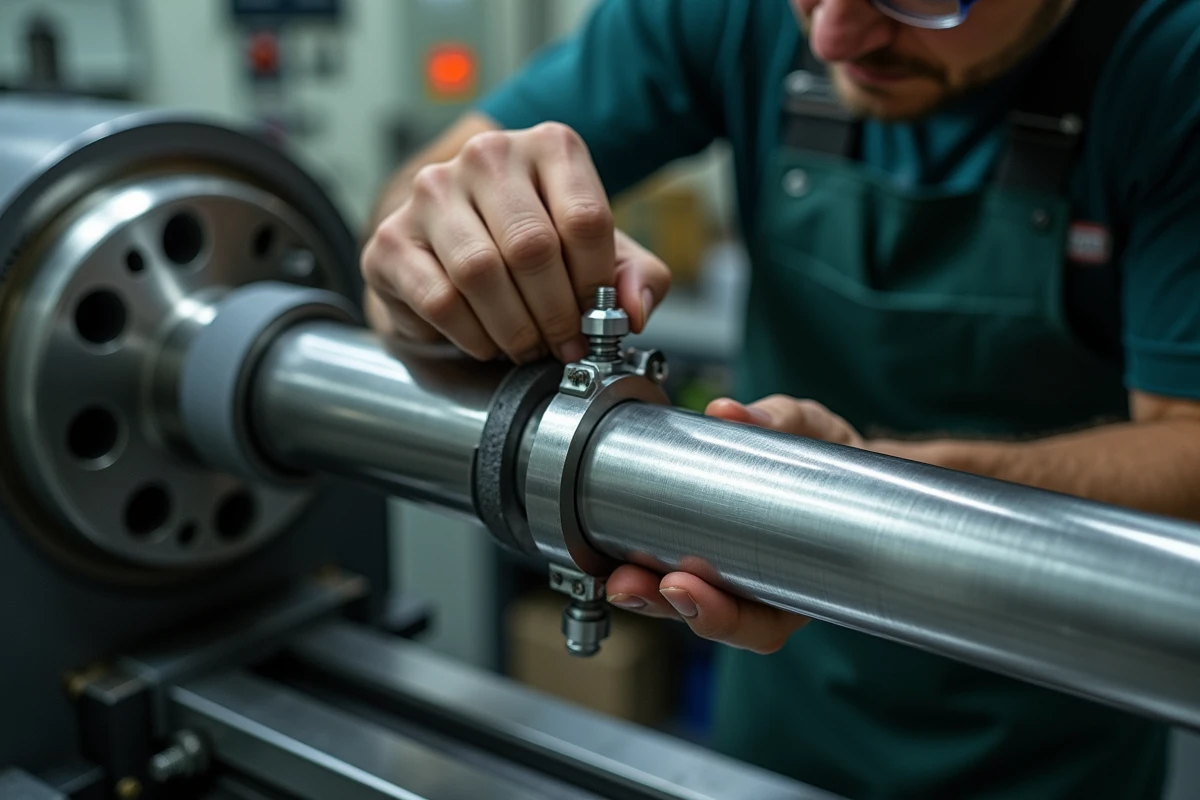

Espacement des appuis et protection de surface
Nous recommandons un espacement d’appuis tel que la flèche sous poids propre reste inférieure au seuil de déformation élastique du tube. En pratique, cela signifie des berceaux ou des supports en V disposés à intervalles réguliers, adaptés au diamètre et à l’épaisseur.
Les tubes ne doivent jamais reposer sur des arêtes métalliques vives. Le contact ponctuel concentre la charge et crée des marques d’appui, voire des amorces de déformation locale. Des intercalaires en bois, en caoutchouc ou en feutre technique évitent ce problème tout en limitant le risque de contamination ferreuse de la surface inox.
Manutention par sangles et élingues
Le levage d’un tube long par deux points d’élingage trop rapprochés provoque un flambage temporaire qui peut devenir permanent si le tube est mince. L’écartement des points de levage doit couvrir au moins les deux tiers de la longueur totale du tube, avec des sangles textiles plutôt que des chaînes pour répartir la pression de contact.

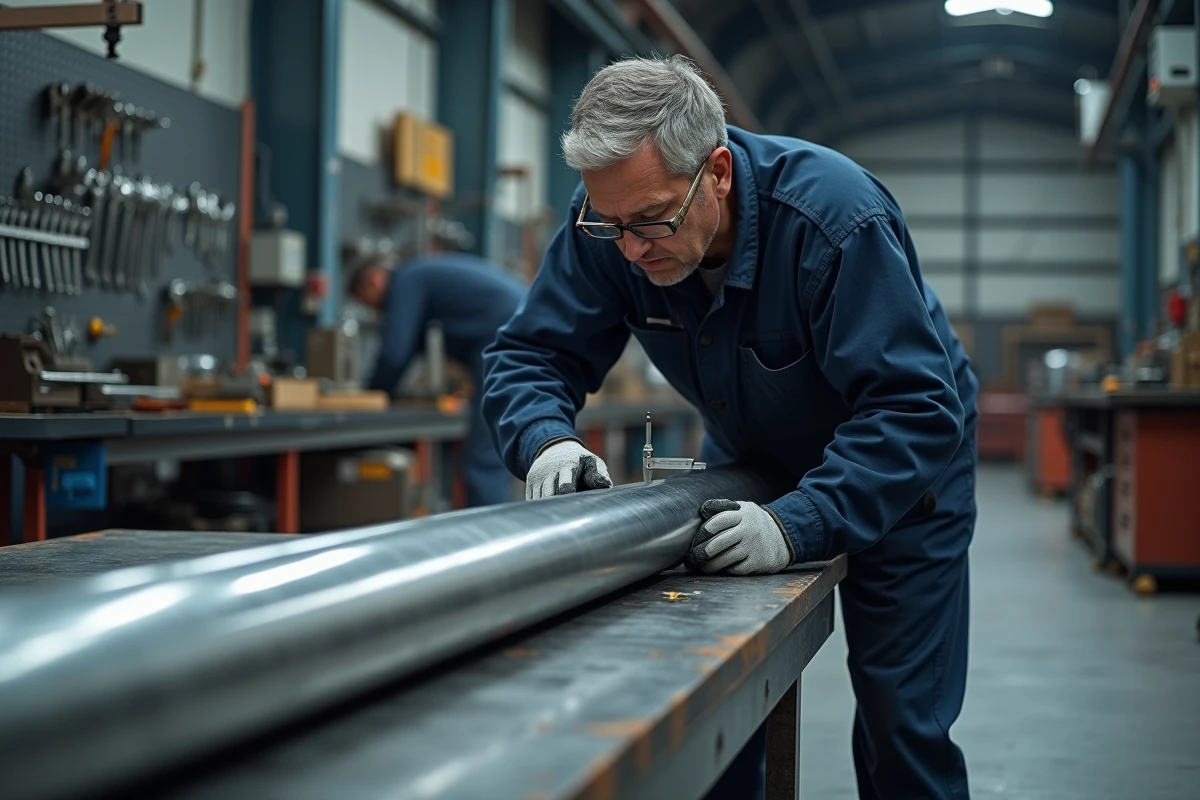

Tolérances dimensionnelles et contrôle après mise en forme
Un tube inox de grande longueur livré « conforme » peut présenter une flèche résiduelle acceptable selon la norme de fabrication, mais incompatible avec l’assemblage final. Vérifier la rectitude à réception évite les mauvaises surprises en phase de montage.
Le contrôle se fait classiquement à la règle de précision ou au fil tendu sur la génératrice supérieure. Pour les pièces cintrées, un gabarit de profil ou un bras de mesure tridimensionnel permet de quantifier l’écart entre la géométrie réelle et la géométrie théorique.
Anticiper la déformation, c’est agir sur le dimensionnement du tube, sur le procédé de mise en forme et sur les conditions de stockage. Aucun de ces trois paramètres ne compense l’autre : un tube correctement soudé mais mal stocké finira déformé, et un tube bien dimensionné mais cintré sans mandrin perdra sa section. La maîtrise passe par une approche globale, de la commande du tube brut jusqu’à l’assemblage final.
